Hydraulik-Gummischlauch SAE J517
Ihr führender Hersteller von hydraulischen Gummischläuchen SAE J517 in China!
JUYE JINTONGDA PIPE INDUSTRY CO, Ltd ist ein professioneller Hersteller von Stahldrahtgeflecht-Hydraulikschläuchen mit verschiedenen Spezifikationen aus dem Jahr 1999. Jetzt produzieren wir 1SN-, 2SN-, 4SP- und 4SH-Hydraulikschläuche gemäß den amerikanischen Standards SAEJ517 und DIN-Standards. Mit wettbewerbsfähigen Preisen, stabiler Produktqualität und pünktlicher Lieferung haben wir langfristige Geschäftsbeziehungen mit Kunden aus mehr als 50 Ländern aufgebaut.
Qualitätskontrolle
Unsere Teile werden an mehreren Stellen des Herstellungsprozesses auf Qualitätssicherung überprüft, um sicherzustellen, dass wir unseren Kunden die allerbesten Produkte liefern. Wir führen hydraulische Impuls- und hydraulische Druckprüfungen durch, um einen sicheren und effektiven Betrieb im Feldeinsatz zu gewährleisten.
Breites Anwendungsspektrum
Bei uns erhalten Sie alle Hydraulikschläuche aus einer Hand. Unsere Produkte werden häufig in der Landwirtschaft, im Baugewerbe, im Kohlebergbau, im Maschinenbau, in der Gartenindustrie, in der Automobilindustrie sowie in der Öl- und Gasindustrie eingesetzt.
Vollständige Qualifikationen
Wir können Materialzertifikate, Konformitätszertifikate, PPAPS- und RoHS-Konformitätserklärungen aller Ebenen, 3TG-Konformitätserklärungen und andere Dokumentationen bereitstellen. Fordern Sie einfach die Formulare an, die Sie benötigen, wenn Sie Ihre Anfrage an unser Team senden.
Hochqualifiziertes technisches Team
Wir beschäftigen diplomierte Fluidtechnik- und Maschinenbauingenieure sowie ausgebildete und zertifizierte Fachkräfte. Diese Fachleute stehen Ihnen für den direkten Zugriff zur Verfügung, helfen Ihnen bei der Diagnose Ihres speziellen Systems und bieten Ihnen empfohlene Lösungen.
Produkte der kategorie
Die Konstruktion und Leistung von Hydraulikschläuchen wird durch verschiedene nationale und internationale Normen abgedeckt, darunter ISO, BSI, SAE, DIN, API und CETOP. Die meisten proprietären Schläuche entsprechen der einen oder anderen Norm, wobei die SAE-Normen am weitesten verbreitet sind. Die SAE-Standards enthalten allgemeine Maß- und Leistungsspezifikationen für die am häufigsten in Hydrauliksystemen mobiler und stationärer Geräte verwendeten Schläuche.
SAE basiert auf der Konstruktionstechnik und dem Material des Hydraulikschlauchs. Die verschiedenen Anwendungsparameter, die bei der Schlauchauswahl erforderlich sind, sind unter anderem Größe, Temperatur, Flüssigkeitsart und Druck. Abhängig von diesen Kriterien wird sich die Wahl der Schlauchkonstruktion an die Bedingungen anpassen. Die meisten hydraulischen Maschinen sind keine exotischen Maschinen und in der Regel sind Ihre Standardschläuche 100R1 oder 100R2 („1-Draht“ bzw. „2-Draht“) geeignet. Wenn jedoch extreme Drücke und exotische Flüssigkeiten ins Spiel kommen, wird die Auswahl an geeigneten Schläuchen eingeschränkt.
Hydraulikschläuche funktionieren, indem sie Hydraulikflüssigkeit verwenden, um die Kraft zwischen zwei verschiedenen Komponenten zu übertragen. Wenn Flüssigkeit unter Druck gesetzt wird, erzeugt sie Kraft, die zum Antrieb verschiedener Komponenten genutzt werden kann. Der Hydraulikschlauch fungiert als flexible Verbindung und ermöglicht den Flüssigkeitstransport von einem Teil der Maschine zum anderen.
Der Schlauch wird mit Anschlüssen an die Hydraulikkomponenten angeschlossen, die eine dichte Abdichtung gewährleisten und Undichtigkeiten verhindern. Wenn Hydraulikflüssigkeit in den Schlauch gepumpt wird, entsteht Druck, der dazu führt, dass sich die Hydraulikkomponenten bewegen oder betätigen. Durch die Flexibilität des Schlauchs können sich die Komponenten bewegen, ohne das System unnötig zu belasten.
Da Hydraulikschläuche ein wesentlicher Bestandteil vieler Systeme sind, müssen sie ordnungsgemäß konstruiert und gewartet werden, um sicherzustellen, dass sie ordnungsgemäß funktionieren und mögliche Lecks oder Ausfälle vermieden werden. Dazu gehört die Auswahl der geeigneten Schlauchgröße und -art für die jeweilige Anwendung, die regelmäßige Überprüfung auf Verschleißerscheinungen und der Austausch beschädigter Schläuche.
Was wir tun können?
Benutzerdefinierte Enden
Wir können genau das Schlauchende fertigen, das Ihre Anwendung benötigt.
Lay-Line-Branding
Wir bieten individuelles Branding für Ihre OEM-Baugruppen.
Lay-Line-Branding
Wir verfügen über ein Sauberkeitsprüflabor vor Ort und können gravimetrische Berichte erstellen.
Pelletreinigung
Unser Reinigungs- und Verpackungsbereich verfügt über ein fortschrittliches Pellet-Reinigungssystem.
Etiketten-/Tintenstrahldruck
Wir bieten viele Formen der kundenspezifischen Etikettierung an, z. B. Etiketten, Tintenstrahldruck, Lasergravur und mehr.
SAE- und EN-Standards
Hersteller in den USA, Australien und Europa halten sich an zwei Qualitätsstandards. Das eine ist die Society of Automotive Engineers (SAE) J517 und das andere sind die European Norm (EN)-Standards.
SAE-Standards
SAE-Schlauchstandards sind der beliebteste Maßstab in der Hydraulikbranche. Genauer gesagt handelt es sich bei J517 um Richtlinien, die für die aktuelle SAE 100R-Serie von Hydraulikschläuchen gelten. Es gibt 16 Schlauchtypen. SAE bezeichnet diese als 100R1 bis 100R16. Jeder Stil muss die von SAE festgelegten Maß- und Leistungsmerkmale erfüllen. Die Einhaltung der SAE-Standards ist freiwillig. Diese Standards stellten lediglich eine Ähnlichkeit zwischen Produkten und verschiedenen Herstellern sicher.
EN-Normen
EN-Normen sind aus den deutschen DIN-Normen hervorgegangen. Auch asiatische Hersteller befolgen diese Standards, tendieren jedoch zu EN-Spezifikationen. Ein Großteil davon ist darauf zurückzuführen, dass EN-zertifizierte Schläuche einen höheren Druck haben als entsprechende SAE-Schläuche. Dies sorgt für bessere Sicherheitsfaktoren.
Hydraulikschläuche bestehen häufig aus mehreren Materialien. Die gebräuchlichsten Materialien sind Fluorpolymere und Silikone, Elastomere, Metall und Thermoplaste. Auch Verbund- oder Laminatmaterialien sind üblich.
Hydraulikschläuche aus Gummi und Elastomer sind eine gute Wahl, wenn Sie Flexibilität benötigen. Fluorpolymerschläuche haben außerdem eine dauerhafte Biegelebensdauer. Es verfügt außerdem über eine hervorragende Korrosions- und Chemikalienbeständigkeit und hält hohen Temperaturen stand.
Der thermoplastische Hydraulikschlauch hat einen engen Mindestbiegeradius. Es zeichnet sich außerdem durch eine hervorragende Knickfestigkeit aus. Metallschläuche kommen gut mit hohen Temperaturen und stark fließenden Materialien zurecht.
Sie können auch hohen Drücken standhalten. Schließlich können sie flexibel oder steif sein. Flexible Schläuche sind im Vergleich zu starren Schläuchen einfach zu installieren und zu verlegen. Die Flexibilität reduziert Lärm und Vibrationen. Außerdem dämpft es Druckstöße und ermöglicht Bewegungen zwischen den Teilen.
SAE-Schlauchbezeichnungen
Die Society of Automotive Engineers (SAE) gibt die Spezifikationen für Hydraulikschläuche vor. Sie verwenden Nummern der „100R-Serie“, um Schlauchstandards zu kennzeichnen. Nachfolgend finden Sie eine Liste der gängigsten Schlauchnummern.
|
SAE 100R-Serie |
Beschreibung |
|
100R1 |
Mitteldruckhydraulik; 1 Stahlgeflecht, Gummiabdeckung |
|
100R2 |
Hochdruckhydraulik; 2 Stahlgeflechte, Gummiüberzug |
|
100R5 |
Einzelnes Stahlgeflecht; Textilüberzug, DOT/SAE-LKW-Schlauch |
|
100R7 |
Mitteldruck-Thermoplast-Hydraulikschlauch |
|
100R8 |
Thermoplastischer Hochdruck-Hydraulikschlauch |
|
100R12 |
Robust, mit hohem Impuls, vier Stahlspiralenverstärkungen |
|
100R16 |
Kompakter Hochdruckschlauch; Ausgezeichneter Biegeradius |
|
100R17 |
Kompakter Hochdruck, 1 und 2 Stahldraht, konstanter Druck |

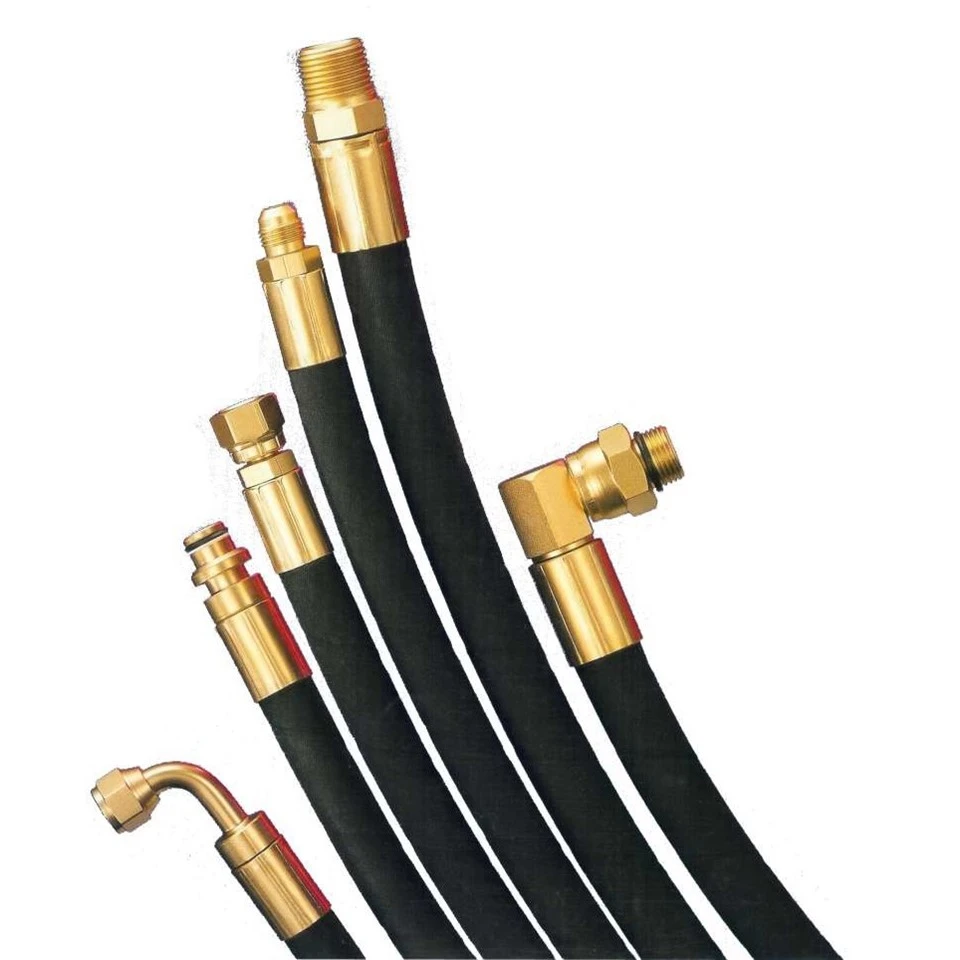

Hydraulik-Gummischlauch-Anschlüsse SAE J517
Hydraulikschlauchanschlüsse bestehen in der Regel aus Metall wie Stahl oder Messing und sind für hohen Druck und erhöhte Temperaturen ausgelegt. Um einen sicheren und effizienten Betrieb zu gewährleisten, ist es wichtig, den richtigen Anschlusstyp für Ihr Hydrauliksystem auszuwählen.
Hydraulikschlauchanschlüsse sind Armaturen oder Kupplungen, die zum Verbinden von zwei oder mehr Hydraulikschläuchen oder zum Verbinden eines Schlauchs mit einer Hydraulikkomponente wie einer Pumpe, einem Zylinder, einem Ventil oder einem Motor verwendet werden. Es sind verschiedene Arten von Hydraulikschlauchanschlüssen erhältlich, darunter:
Gerade Steckverbinder
Diese dienen der geradlinigen Verbindung von Schläuchen oder Bauteilen.
Winkelverbinder
Diese dienen zur schrägen Verbindung von Schläuchen oder Bauteilen.
T-Verbindungsstücke
Diese dienen der Verbindung von drei Schläuchen oder Komponenten.
Kreuzverbinder
Diese dienen der Verbindung von vier Schläuchen oder Komponenten.
Schnellverbindungsanschlüsse
Diese dienen dazu, Schläuche oder Komponenten schnell und einfach zu verbinden und zu trennen.
Hydraulik-Gummischlauch-Anschlüsse SAE J517
Es gibt verschiedene Arten von Schlauchanschlüssen. Ihr Zweck besteht darin, Schläuche sicher mit den Komponenten Ihres Hydrauliksystems wie Ventilen, Zylindern und Pumpen zu verbinden. Es sind die Armaturen, die dabei helfen, den Flüssigkeitsfluss zu halten und zu leiten, den Druck aufrechtzuerhalten und gleichzeitig Undichtigkeiten zu verhindern.
Beschläge bestehen aus denselben zwei Komponenten. Der Hydraulikschlauchstutzen und der Vorbau dienen als Verbindung zu den Schläuchen. Der Stutzen geht über die Schlauchbucht, während der Schaft in das Innenrohr des Rohrs passt. Der Schaft ragt aus dem Schlauch heraus und dient als Anschluss für die Befestigung von Geräten.
Armaturen sind in der Regel so konzipiert, dass sie zu einem bestimmten Schlauch passen, und zwar nicht nur hinsichtlich der Größe. Armaturen müssen mit der verwendeten Flüssigkeit kompatibel sein. Die Hersteller von Hydraulikschläuchen geben Empfehlungen zur richtigen Verwendung. Seien Sie also aufmerksam. Ihr Schlauch und Ihre Baugruppe müssen abdichten, und Ihre Wahl ist auch Teil der Armaturen. Die drei Haupttypen sind
O-RingHervorragend geeignet für Hochdruckanwendungen, verhindert Lecks. Die Gewinde der Komponente ziehen das Fitting gegen den Anschluss. Dadurch wird der O-Ring eingeklemmt, flachgedrückt und sorgt für eine gute Abdichtung.
PaarungswinkelDie Versiegelung erfolgt, wenn zwei unterschiedliche Winkel miteinander verkeilt werden. Diese Fittings werden mit geraden oder parallelen Gewinden abgedichtet.
Konische Gewinde Diese gibt es mit Außen- und Innengewinde. Beim Zusammenschrauben verformen sich die konischen Gewindegänge. Dadurch wird Druck auf die Kupplungen ausgeübt, die einen dichten Verschluss bilden. Bei diesen Anschlüssen besteht die Gefahr von Undichtigkeiten aufgrund zu hoher Anzugsdrehmomente. Sie sind auch nicht präzise, verwenden aber kein Klebeband zum Ausgleich. Klebeband neigt dazu, zu zerreißen und eine Kontamination zu verursachen.
Wie kann ich den richtigen Hydraulik-Gummischlauch SAE J517 auswählen?
Um den richtigen Schlauch auszuwählen, sollten Sie den Innen- und Außendurchmesser des Schlauchs mit hochpräzisen Werkzeugen wie einem Messschieber messen. Darüber hinaus sollten Sie auch die Länge des Hydraulikschlauchs messen. Die Bestimmung des Außendurchmessers des Rohres ist von entscheidender Bedeutung, insbesondere wenn der Einsatz von Schlauchhalterschellen geplant ist oder der Schlauch durch Schotte geführt wird. Sie sollten daher immer im Handbuch nach der individuellen Spezifikationstabelle der einzelnen Rohre suchen, um deren Außendurchmesser zu bestimmen.
Alle Hydraulikschläuche sind für eine maximale Betriebstemperatur ausgelegt und liegen zwischen 90 °C und 150 °C (basierend auf der Temperatur der Flüssigkeit). Wenn ein Schlauch also ständig Temperaturen ausgesetzt ist, die über der Norm liegen, kann dies seinen Verschleiß beschleunigen und seine Flexibilität verringern. Außerdem müssen Sie sicherstellen, dass Sie das richtige Hydrauliköl mit der erforderlichen Viskosität verwenden, um den Schlauch vor hohen Temperaturen zu schützen. Wie ich bereits sagte, sollten Sie immer die Anweisungen des Herstellers befolgen.
Erfüllt Ihr gewählter Hydraulikschlauch den erforderlichen Biegeradius? Sie müssen danach fragen, denn wenn Sie den Biegeradius überschreiten (und einen viel kleineren verwenden), wird die Schlauchverstärkung beschädigt und eine Reparatur oder ein Austausch erforderlich. Außerdem müssen Sie Hydraulikleitungen mit Hochdruck möglichst parallel zu den Konturen der Maschine verlegen. Auf diese Weise sparen Sie Geld, da die Länge der Leitung kürzer ist und die Anzahl der harten Winkel verringert wird (dies kann den Flüssigkeitsfluss einschränken). Darüber hinaus schützen Sie die Schläuche vor Beschädigungen und lassen sich in Zukunft leichter reparieren.
Es ist notwendig, eine Kompatibilitätstabelle zu prüfen, um festzustellen, ob die Schlauchleitung für die Flüssigkeit geeignet ist, die im System verwendet wird. Aufgrund der erhöhten Temperatur spielen Flüssigkeitsverunreinigung und Flüssigkeitskonzentration eine Rolle bei der chemischen Kompatibilität des Schlauchs und der Flüssigkeit. Außerdem bestehen fast alle Hydraulikschläuche aus Ölen auf Erdölbasis, und neuere, biologisch abbaubare oder „grüne“ Flüssigkeiten können für eine begrenzte Anzahl von Schläuchen ein Risiko darstellen.
Der Arbeitsdruck des Hydraulikschlauchs muss immer so aufrechterhalten werden, dass er den maximalen Druck erreicht oder überschreitet, den das System verarbeiten kann, einschließlich Druckspitzen. Wenn eine Druckspitze über dem Standardbetriebsdruck liegt, wird der Hydraulikschlauch wahrscheinlich beschädigt und seine Lebensdauer verkürzt.
Der Schlauch Ihrer Wahl muss über eine mechanische Schnittstelle zwischen Kupplung und Schlauch verfügen, die damit kompatibel sein sollte. Außerdem muss das richtige Gegengewindeende verwendet werden, damit die Gegenkomponenten im abgedichteten Zustand leckagefrei sind. Dauerhafte Kupplungen werden normalerweise für Industrieanlagen, große Umbauten und Reparaturwerkstätten verwendet, während vor Ort montierbare Kupplungen mehr Flexibilität bieten.
Ist das Produkt weit verbreitet oder schwer zu finden? Wie schnell können Sie es haben, wenn Sie beim Händler bestellen? Daher ist es möglicherweise eine bessere Idee, zunächst viele Optionen in Betracht zu ziehen, um eine auszuwählen, die Flexibilität bietet und die Verzögerungen verringert, die durch die Auswahl von Teilen entstehen können, die nicht mehr hergestellt werden oder knapp sind.
Ultimativer FAQ-Leitfaden für hydraulische Gummischläuche SAE J517
F: Wie konserviert man Hydraulikschläuche?
F: Müssen Hydraulikschläuche entlüftet werden?
F: Wie hoch ist die Lebenserwartung eines Hydraulikschlauchs?
F: Wie konserviert man Gummischläuche?
F: Was führt zu einer Verkürzung der Lebensdauer von Hydraulikschläuchen?
F: Können Hydraulikschläuche wiederverwendet werden?
F: Kann man einen Hydraulikschlauch vorübergehend reparieren?
F: Wie testet man einen Hydraulikschlauch?
F: Was ist der häufigste Defekt am Hydraulikschlauch?
F: Wie verhindern Sie, dass sich der Gummi verschlechtert?
F: Wie oft muss die Hydraulik gewartet werden?
F: Wie heißt das Ende eines Hydraulikschlauchs?
F: Was ist die häufigste Ursache für einen vorzeitigen Ausfall von Hydraulikschläuchen?
F: Welche Anzeichen weisen darauf hin, dass ein Schlauch ausgetauscht werden muss?
F: Wie dicht sollten Hydraulikschläuche sein?
F: Wofür wird ein Gummi-Hydraulikschlauch verwendet?
F: In welchen Anwendungen sollten Hydraulikschläuche verwendet werden?
F: Können Sie einen Hydraulikschlauch für die Übertragungsleitung verwenden?
F: Können Sie einen Hydraulikschlauch für Öl verwenden?
Als einer der führenden Hersteller und Zulieferer von hydraulischen Gummischläuchen sae j517 in China heißen wir Sie herzlich willkommen, hier in unserer Fabrik preiswerte hydraulische Gummischläuche sae j517 zum Verkauf zu kaufen. Alle unsere Produkte zeichnen sich durch hohe Qualität und wettbewerbsfähige Preise aus.
